机器人末端执行器快换盘加工如何控制孔位和端面跳动？

在工业机器人、人形机器人和非标自动化设备中，末端执行器快换盘承担工具连接、重复定位和载荷传递的作用。夹爪、吸盘、焊接头、视觉模块或力控传感器都可能通过这类盘类零件与机械臂连接。

快换盘的加工难点并不只是外形复杂，而是孔系关系密集、装配基准集中、表面处理后仍要保证配合稳定。对于北京精工制造类的小批量项目，研发迭代快、交期紧，工艺方案必须兼顾效率和精度。

首先要明确零件的主基准。多数快换盘以中心孔、定位销孔和主端面作为装配基准，其他沉孔、螺纹孔、减重槽都应围绕这些基准展开。如果基准选择错误，即使单个孔尺寸合格，整体装配也可能出现偏心或跳动。

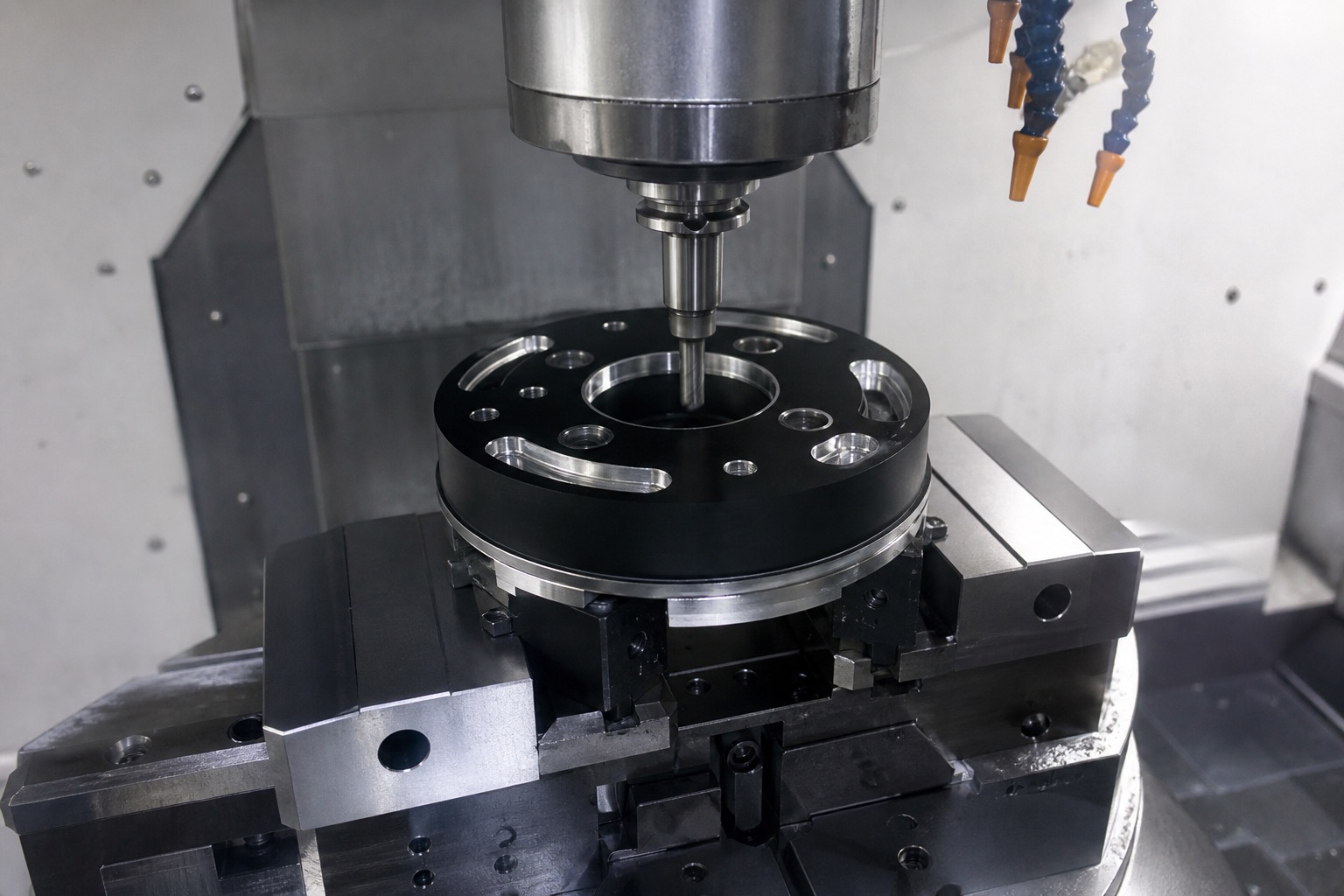

孔位控制建议尽量采用同一装夹完成关键孔系。中心孔、定位销孔和螺纹底孔如果跨多次装夹加工，会增加累计误差。对于要求较高的定位销孔，可先钻底孔，再精铰或镗孔，最后通过三坐标确认孔距和位置度。

端面跳动与平面度是另一个关键点。快换盘安装后如果端面跳动大，末端工具会产生姿态误差，机器人重复定位也会受影响。加工中应控制毛坯应力、压紧方式和精加工余量，避免薄盘件在夹紧时变形。

铝合金快换盘通常需要减重槽或弧形口袋。减重可以降低机械臂末端负载，但过度减重会削弱刚性，使端面加工后更容易变形。设计阶段应在重量、刚性和螺栓连接面积之间取得平衡。

螺纹孔加工要关注深度、垂直度和孔口毛刺。机器人末端工具经常拆装，螺纹质量直接影响维护寿命。加工后可使用螺纹规检查，并对孔口做细小倒角，减少装配时刮伤或卡滞。

表面处理环节也会影响精度。黑色阳极氧化能提升外观和耐磨性，但膜厚会改变部分配合尺寸。对于中心孔、定位销孔、精密配合面和导电接触面，应提前在图纸中标注是否遮蔽或后加工。

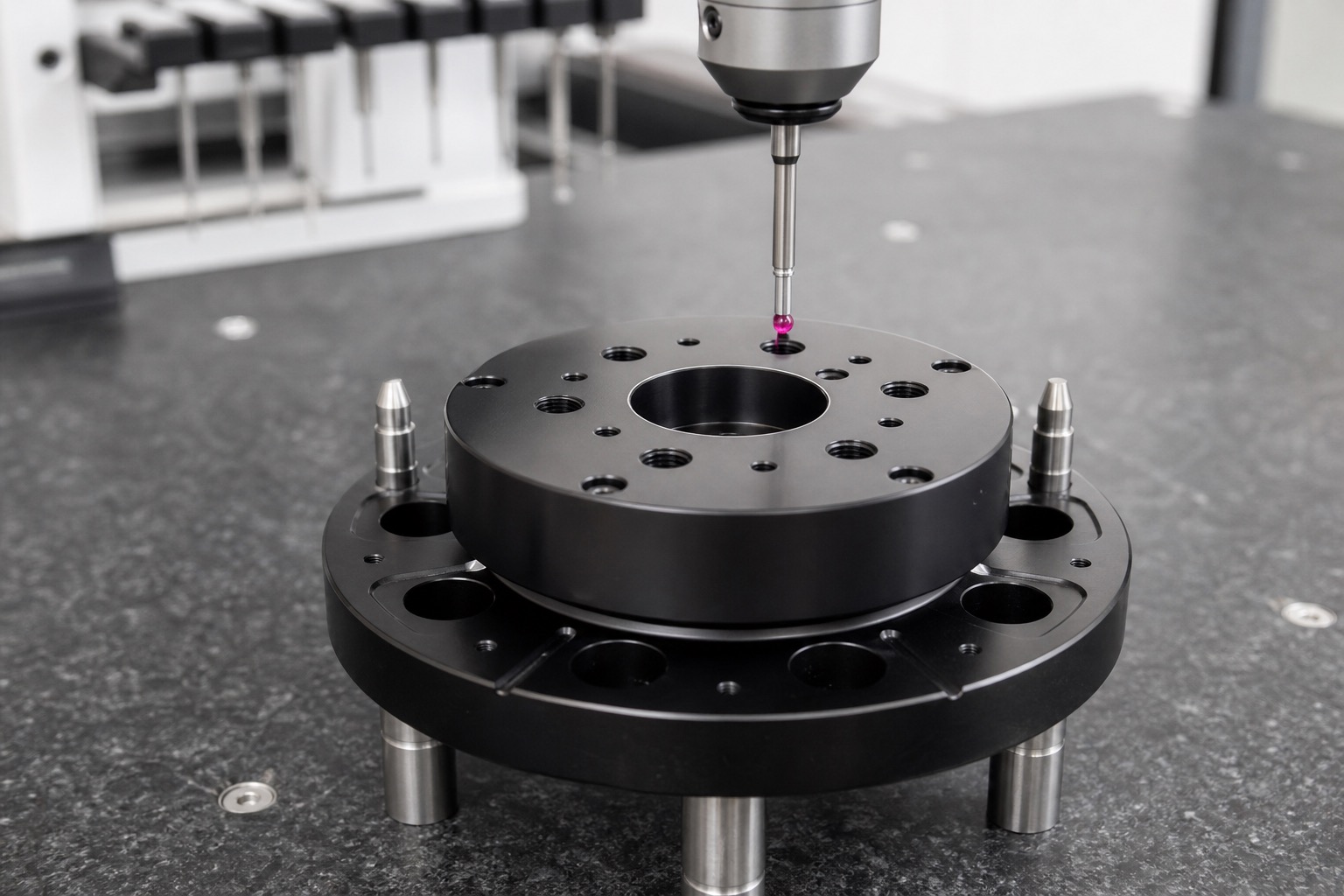

检测时不能只检查外径和厚度。更合理的方式是围绕装配功能建立检测清单，包括中心孔尺寸、定位销孔孔距、孔系位置度、端面平面度、端面跳动、螺纹通止和表面外观。关键项目可出具检测记录。

对于多品种小批量项目，建议先做一件或小批量试装，确认机器人末端接口、传感器线缆避让、工具重量和安装方向。确认后再进入批量加工，可以减少后续返工。

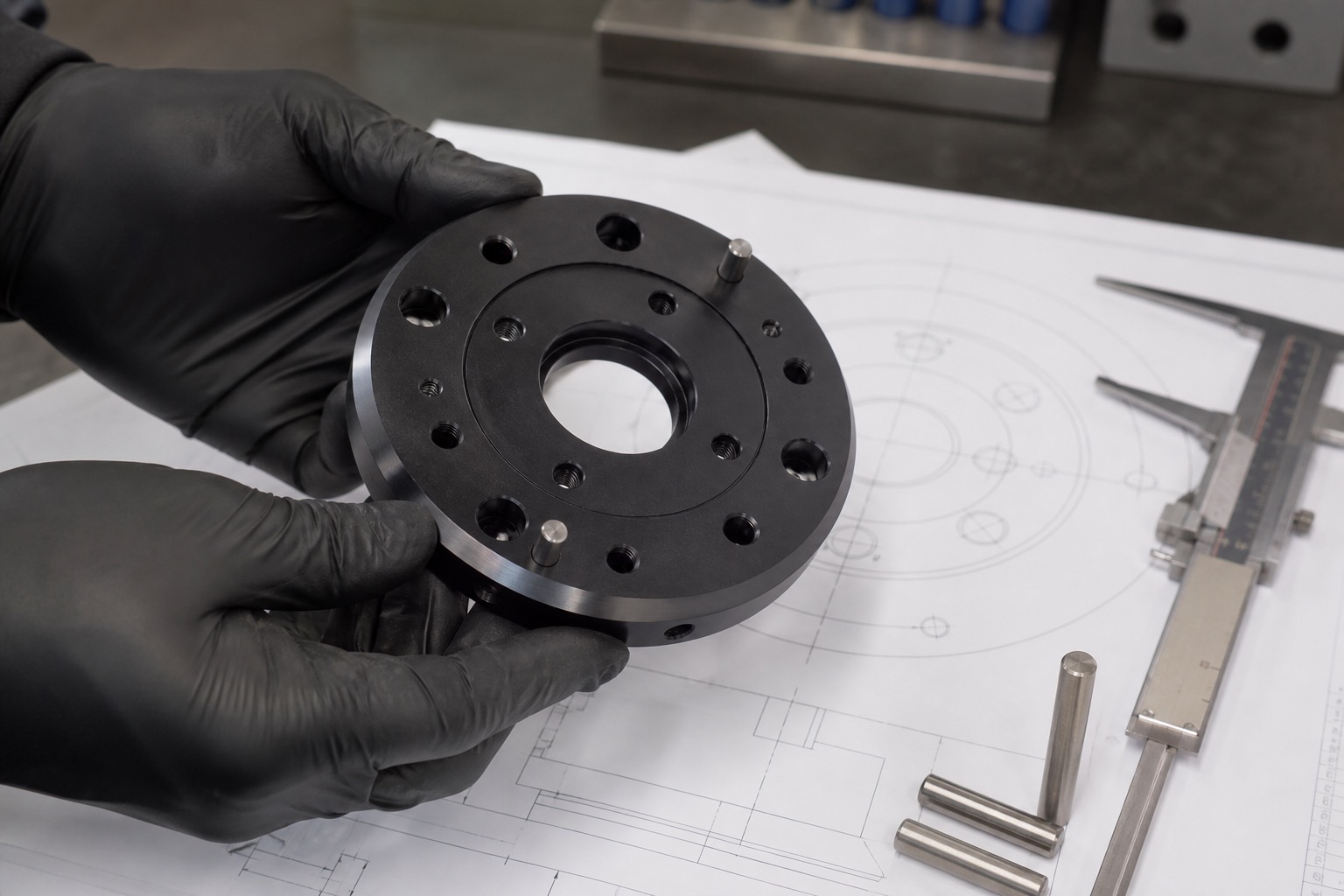

如果图纸还在研发阶段，也可以先提供三维模型、装配关系和预期负载。加工方可根据结构判断哪些面是关键基准，哪些区域可以减重，哪些孔需要更高精度，从而优化加工成本。

总体来说，机器人末端执行器快换盘加工的核心是基准统一、孔系稳定、端面可靠和表面处理受控。只有把这些环节连起来，才能让零件在频繁换装和高重复定位场景中保持稳定表现。
