半导体设备中的气路板、气体分配板和气路歧管，承担着气体分配、流量均布、密封连接和结构安装等功能。与普通板类零件相比，这类零件通常包含大量小孔、交叉气路、密封槽和装配基准面。微孔的一致性、孔口状态和板面平面度，会直接影响气流稳定性和后续装配效果。

加工前首先要明确孔的功能。有些孔是气体均布孔，有些孔是安装孔、定位孔或检测孔，不同孔位的公差重点并不一样。对于密集微孔阵列，孔径、孔距、孔垂直度和孔口毛刺都要控制；对于密封槽周边孔系，则要同时关注槽宽、槽深、边缘毛刺和平面度。

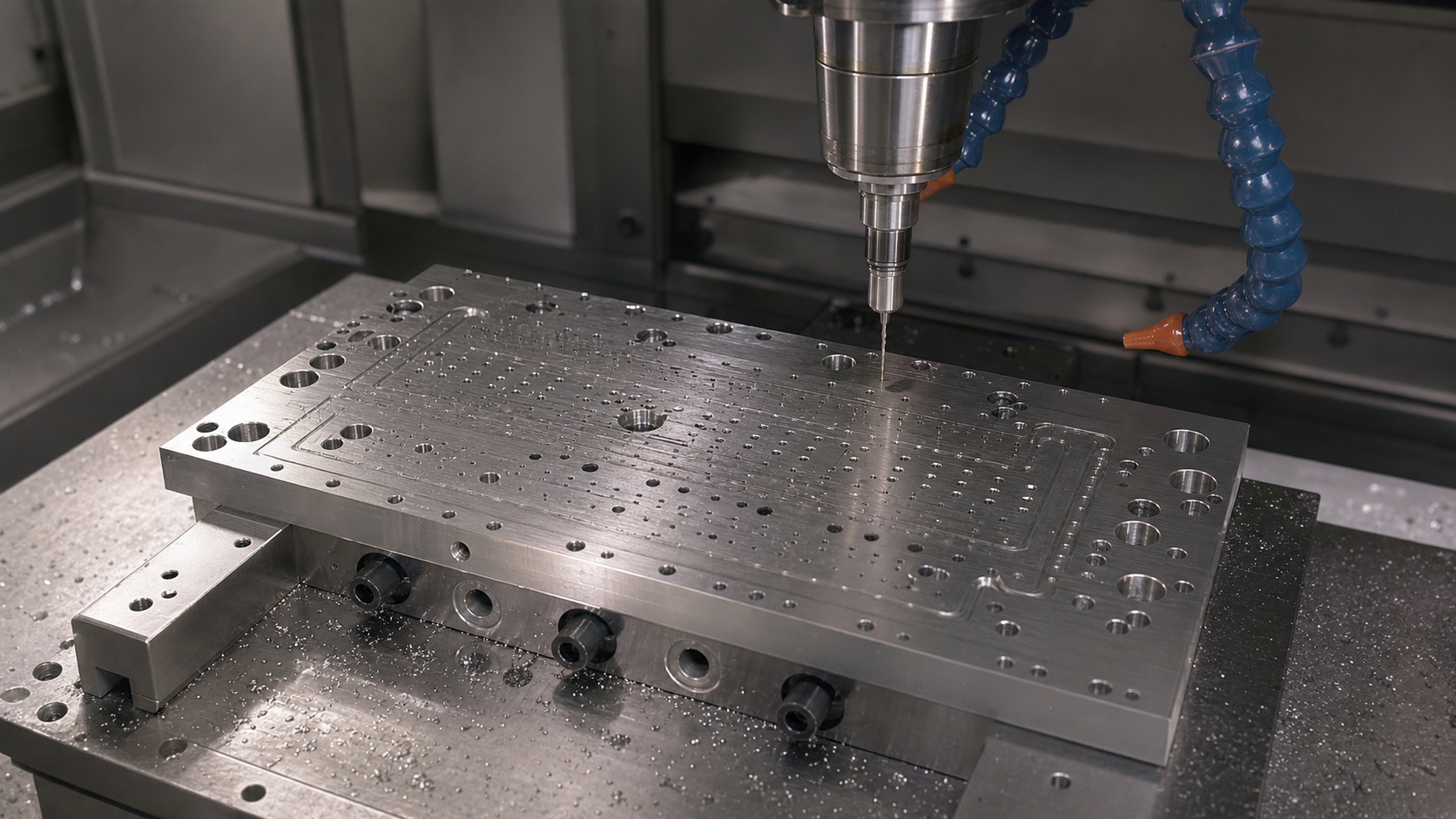

微孔加工最怕孔径漂移和毛刺累积。如果刀具磨损后继续加工，后段孔径可能与前段不同；如果排屑不顺畅，小孔内壁会出现划伤或残留切屑。对于孔数量较多的气路板，建议在加工程序中设置刀具寿命管理和过程抽检，必要时分区域加工并记录关键孔径。

装夹和基准也会影响孔位一致性。板类零件如果装夹受力不均，精加工后松夹可能出现轻微变形，导致平面度和孔位关系变化。加工密封面和孔阵列时，应尽量保证基准统一，合理安排粗加工、半精加工和精加工顺序。对于两面都有气路和孔位的零件，翻面定位必须可靠。

密封槽是另一个重点。半导体气路板常见O形圈槽或异形密封槽，槽底平整度、槽宽槽深和拐角过渡都会影响密封效果。槽口毛刺如果没有处理干净，可能划伤密封圈或影响装配贴合。因此，密封槽加工后需要进行放大检查和适当去毛刺。

清洁度对半导体设备零件尤其重要。孔内残留切屑、油污或微小颗粒，都可能影响后续装配和设备运行。加工完成后，应根据材料和使用环境安排清洗、气吹、干燥和包装。对于盲孔、深孔和交叉孔，普通外观检查无法完全覆盖，需要结合工艺经验和检测手段降低残留风险。

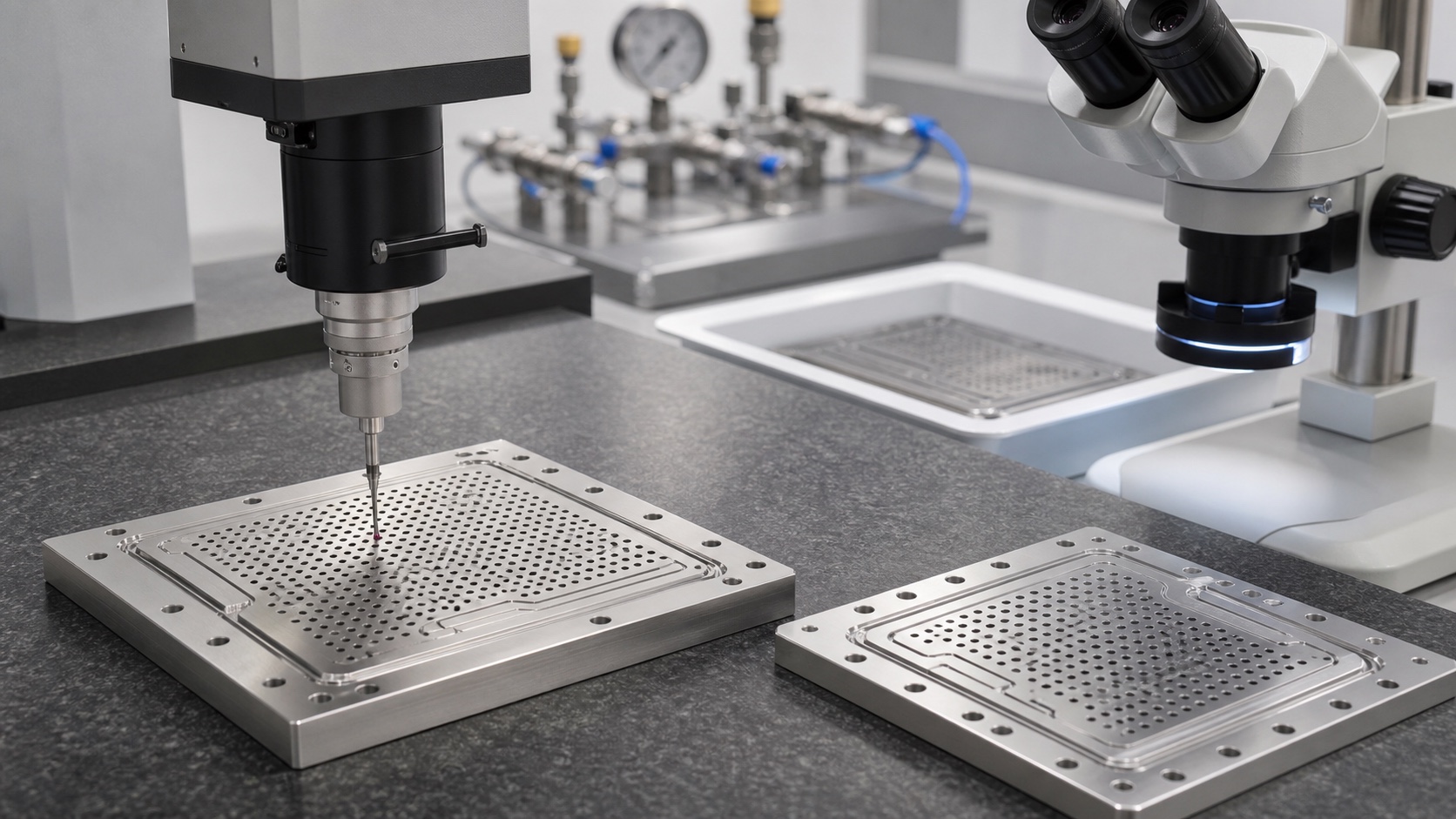

检测方面，孔径可用针规、影像仪或专用检具确认，孔位和平面度可用三坐标检测，密封槽可用深度尺、轮廓仪或影像测量辅助确认。对于研发样件，首件检测报告能帮助客户判断图纸公差是否合理，也有利于后续小批量加工时保持一致性。

总体来看，半导体气路板加工的核心，是把微孔、密封槽、基准面和洁净度作为一个整体控制。北京地区半导体设备研发和配套项目较多，选择供应商时，建议重点关注其是否具备小孔阵列加工经验、是否能做过程抽检，以及是否能配合小批量快速交付。
