半导体设备中的陶瓷零件常用于真空吸附、绝缘隔热、晶圆定位、检测支撑和气路隔离等位置。它们通常尺寸并不夸张，但孔位多、边缘多、平面要求高，而且材料硬脆，一旦加工路径或装夹方式不合理，就容易出现孔口崩边、槽边缺口、局部裂纹和孔距偏差。对于北京地区的半导体设备研发、小批量试制和改版项目，陶瓷件加工的核心不是单纯把材料磨成图纸形状，而是把边缘完整性、基准一致性和检测结果稳定下来。

图纸评审是控制风险的第一步。工程师需要确认陶瓷牌号、烧结状态、毛坯余量、外形尺寸、孔位公差、平面度、粗糙度和倒角要求。很多陶瓷零件在设计图中只标注孔径和外形，但实际装配中，孔口倒角、槽底圆角和接触面平面度同样重要。若这些要求没有提前明确，成品可能尺寸合格，却在装配时出现划伤密封面、定位不稳或局部受力异常。

一、崩边控制要从工艺路线开始

陶瓷硬度高、韧性低，孔口和槽口是崩边高发位置。控制崩边不能只依赖末端修整，而要在毛坯、装夹、刀具或砂轮、进给速度和冷却条件上共同控制。常见做法包括预留合理余量、分粗精加工、降低边缘位置切削冲击、设置倒角过渡，并在关键边缘进行显微检查。

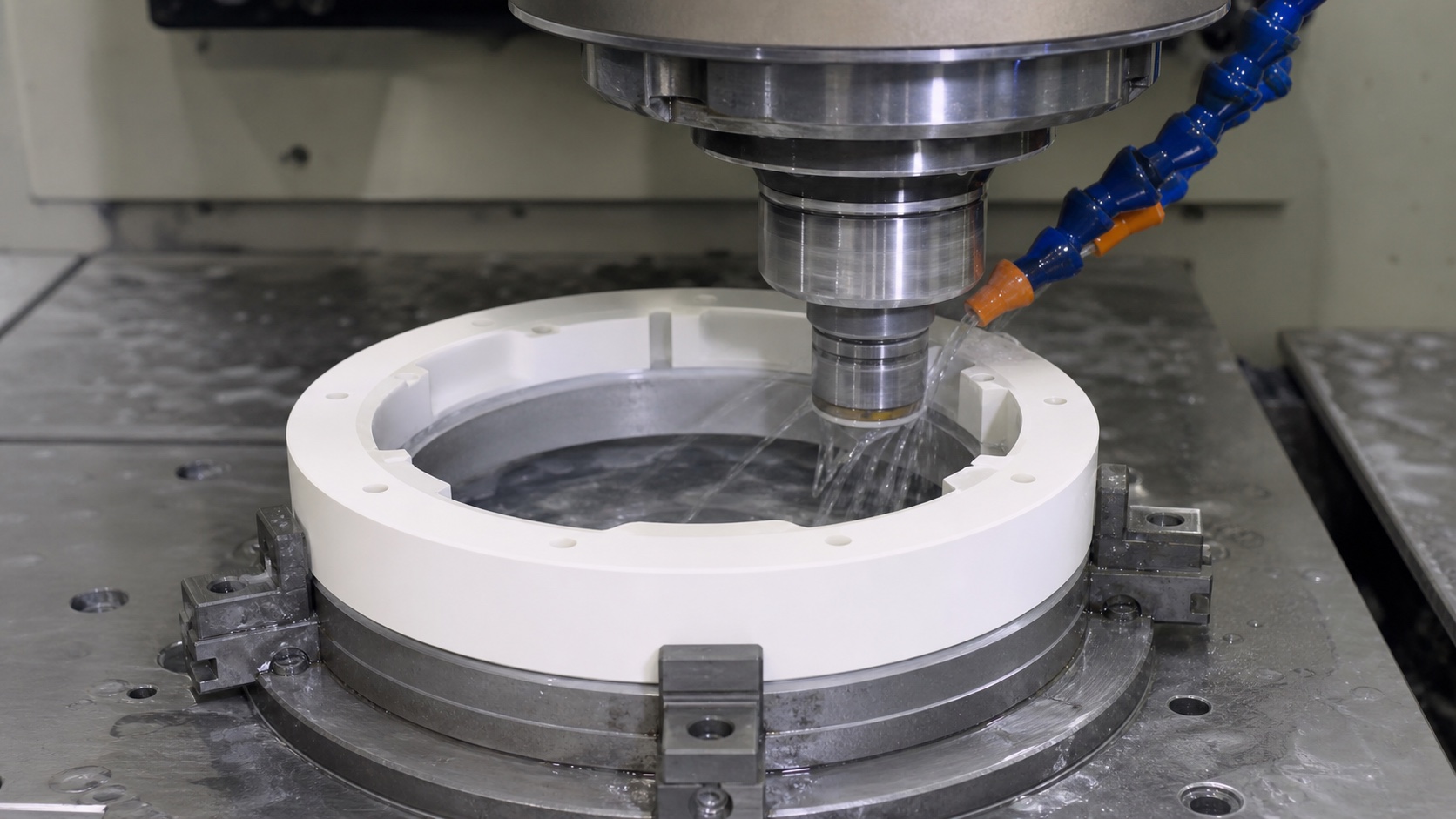

对于半导体陶瓷吸盘定位环，多孔环形结构会在钻孔、磨槽和开缺口时多次接近边缘。如果先加工薄弱边，再进行重切削，后续受力可能放大崩边风险。因此工序顺序需要围绕结构强度安排。

二、孔位精度依赖稳定基准

陶瓷环类零件常有均布孔、定位孔、沉孔和小孔组合。孔位偏差通常来自两个方面：一是装夹基准重复性不足，二是加工中局部应力或支撑不足造成微小位移。对这类零件，应尽量减少不必要的重复装夹，并通过外圆、端面或专用治具建立稳定基准。

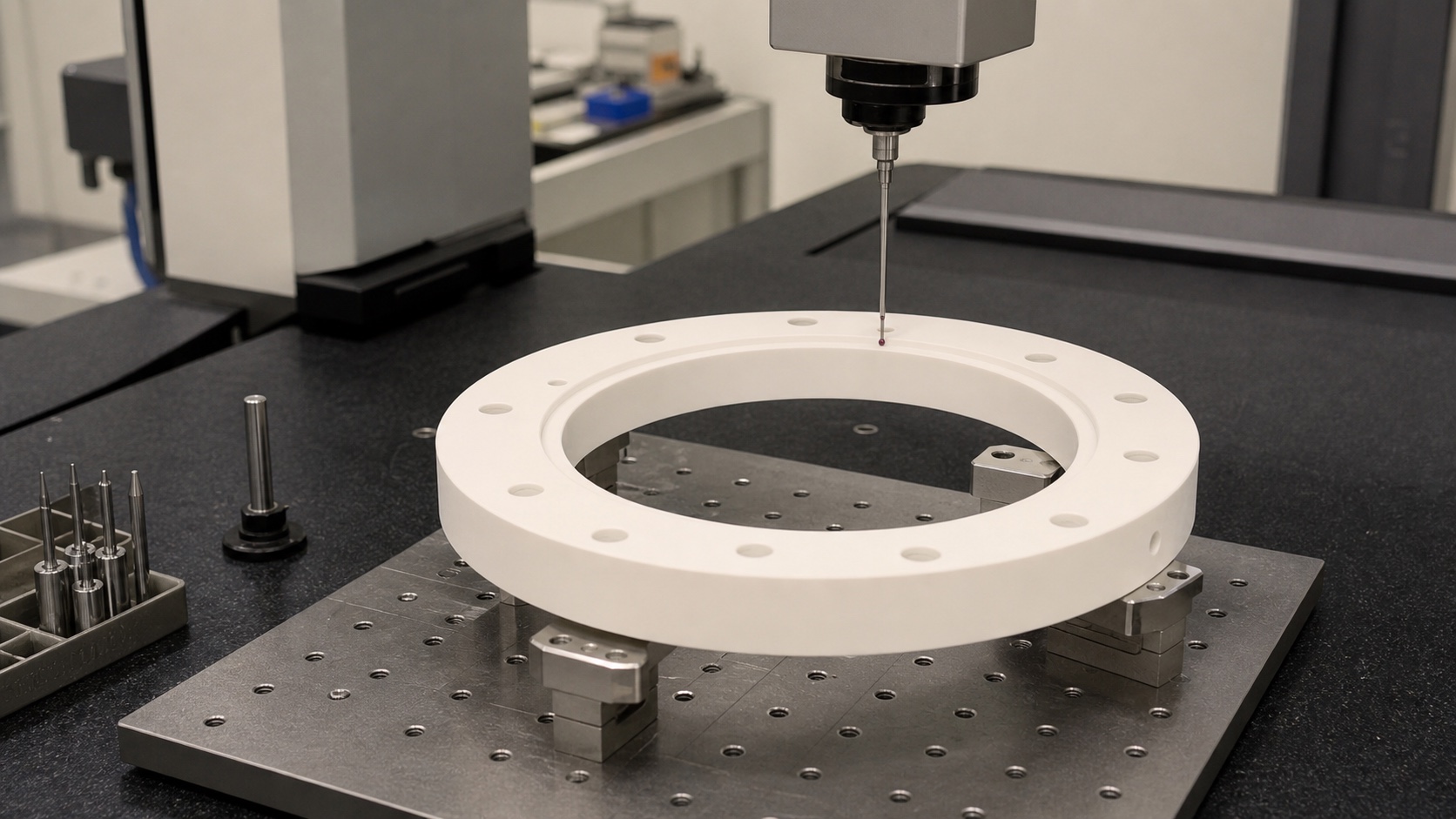

孔加工后还要关注孔口状态。半导体设备中很多孔不仅用于螺钉固定，还承担定位、气路或真空连接作用。如果孔口存在微小崩边，可能影响密封圈贴合或装配平整度。对于关键孔组，建议采用三坐标、二次元或专用检具进行复核。

三、平面度和洁净度不能忽略

陶瓷吸盘、定位环和绝缘环常与金属基座、真空平台或晶圆承载结构贴合。平面度不足会导致局部受力集中，严重时影响真空吸附和装配稳定。加工时应把上下端面、贴合面和定位台阶作为重点检查面，并在清洗前后保护表面，避免硬质颗粒划伤。

半导体设备对洁净度敏感，陶瓷粉尘、磨削残留和孔内颗粒都需要处理。交付前可根据客户要求进行超声清洗、吹干、单件包装和外观复检。对于研发件，也建议保留检测记录，便于后续改版时快速对比。

四、北京半导体小批量项目更需要过程记录

半导体陶瓷零件经常处在试制阶段，图纸版本变化快、数量不大、结构却很复杂。供应商需要记录毛坯信息、装夹方式、加工顺序、关键刀具或砂轮状态、检测方法和异常处理。这样客户再次改版时，才能判断哪些尺寸受影响、哪些结构需要优化。

总体来看，半导体陶瓷零件加工要重点控制崩边、孔位、平面度和清洁度。只有把设计要求、材料状态、工艺路线和检测标准前置，才能让陶瓷零件真正满足半导体设备装配和调试需求。
