半导体晶圆搬运臂是设备自动化模组中的关键结构件，常用于晶圆取放、转移、定位和辅助支撑。它不像普通支架那样只承担固定作用，还要兼顾运动响应、重复定位、洁净环境和装配稳定性。为了降低惯量，零件通常会设计成细长臂、叉形端部、减重槽、真空孔、加强筋和多组安装孔，这些结构对CNC加工提出了更高要求。

北京地区半导体设备研发和小批量项目较多，晶圆搬运臂经常处于“图纸更新快、数量不大、精度要求高”的状态。加工厂需要在首件阶段就把材料、装夹、余量释放、孔位检测和表面处理衔接好，否则零件虽然外观看起来完成，但装到设备上可能出现端部高度偏差、孔位不准或运行振动。

一、轻量化不是简单掏空

搬运臂为了减重，会设计大面积口袋、长槽和薄壁筋位。掏空区域越多，零件越容易在加工过程中释放内应力。若一次性去除大量材料，长臂可能产生轻微弯曲；如果翻面基准不稳定，孔组和端部轮廓也会受到影响。因此，轻量化结构加工要先评估材料状态、毛坯余量和装夹位置。

对于长度较大的铝合金搬运臂，常见做法是粗加工留余量，中间进行自然释放或必要的时效处理，再进行半精加工和精加工。减重槽、薄壁筋位和基准面不宜在工艺顺序上完全割裂，而应围绕最终装配基准统一安排。

二、装夹方案决定变形下限

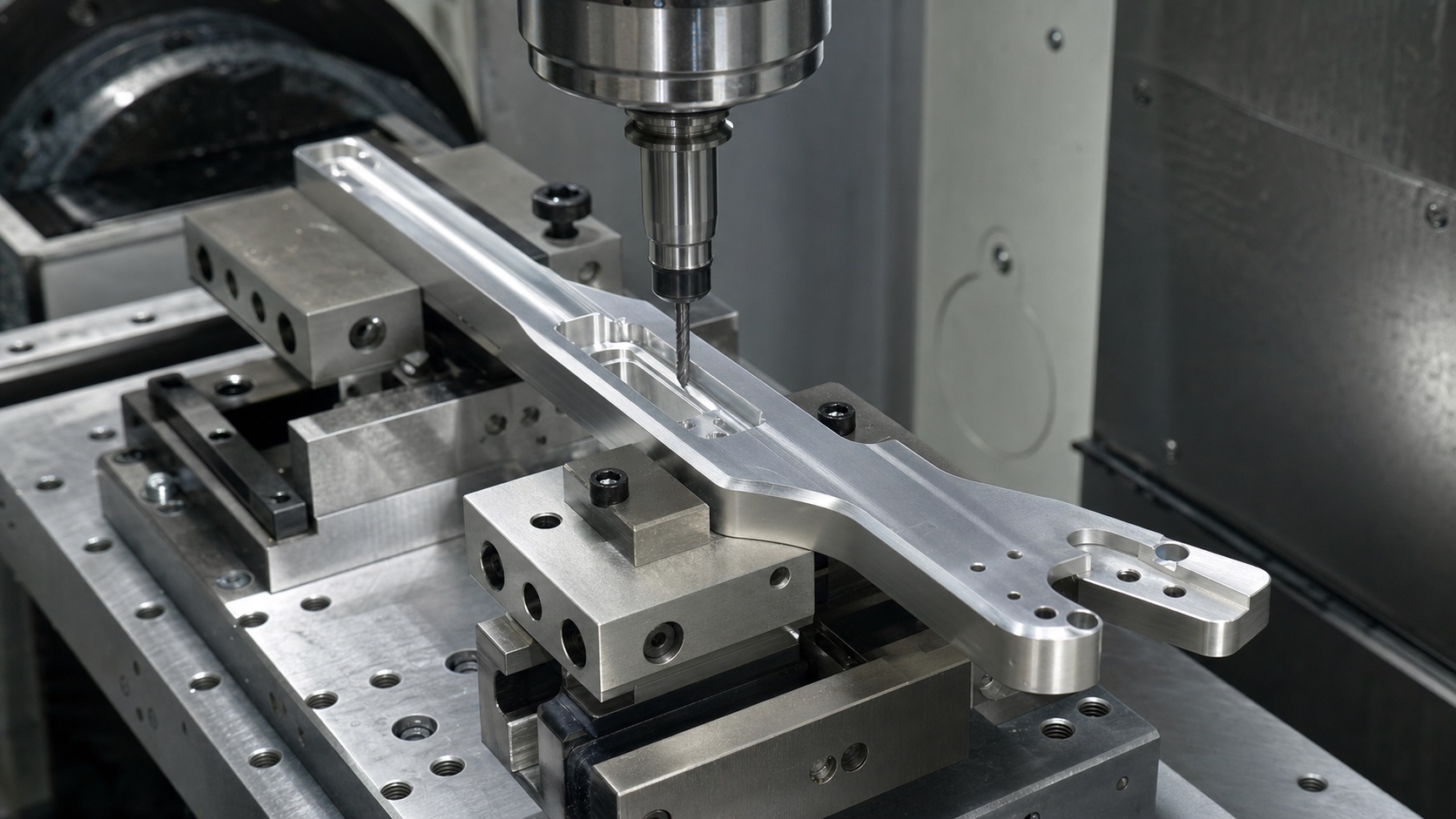

晶圆搬运臂通常有长臂段、叉形端部和圆形安装端。装夹时如果只夹一端，另一端容易因切削力和自重产生微小偏移；如果压紧位置落在薄壁区域，则可能把零件压变形，松开后尺寸回弹。合理的装夹方案应尽量支撑关键基准面和长臂区域，并让压紧点避开薄壁、开槽和精加工表面。

专用夹具对小批量项目同样有价值。即使数量不多，只要零件涉及多次翻面、孔组位置和端部高度，夹具都能提高重复定位效率。对于北京精工制造类项目，前期夹具投入往往能换来后续改版和补单的稳定性。

三、孔位、平面度和端部轮廓要一起检测

搬运臂的安装孔、定位销孔、真空孔和叉形端部轮廓通常不是孤立尺寸。孔组位置会影响与驱动模组的连接，端部叉形开口会影响晶圆或夹具的承托位置，平面度则影响运动时的高度一致性。只检测单个孔径或外形尺寸，无法完整判断零件是否适合装机。

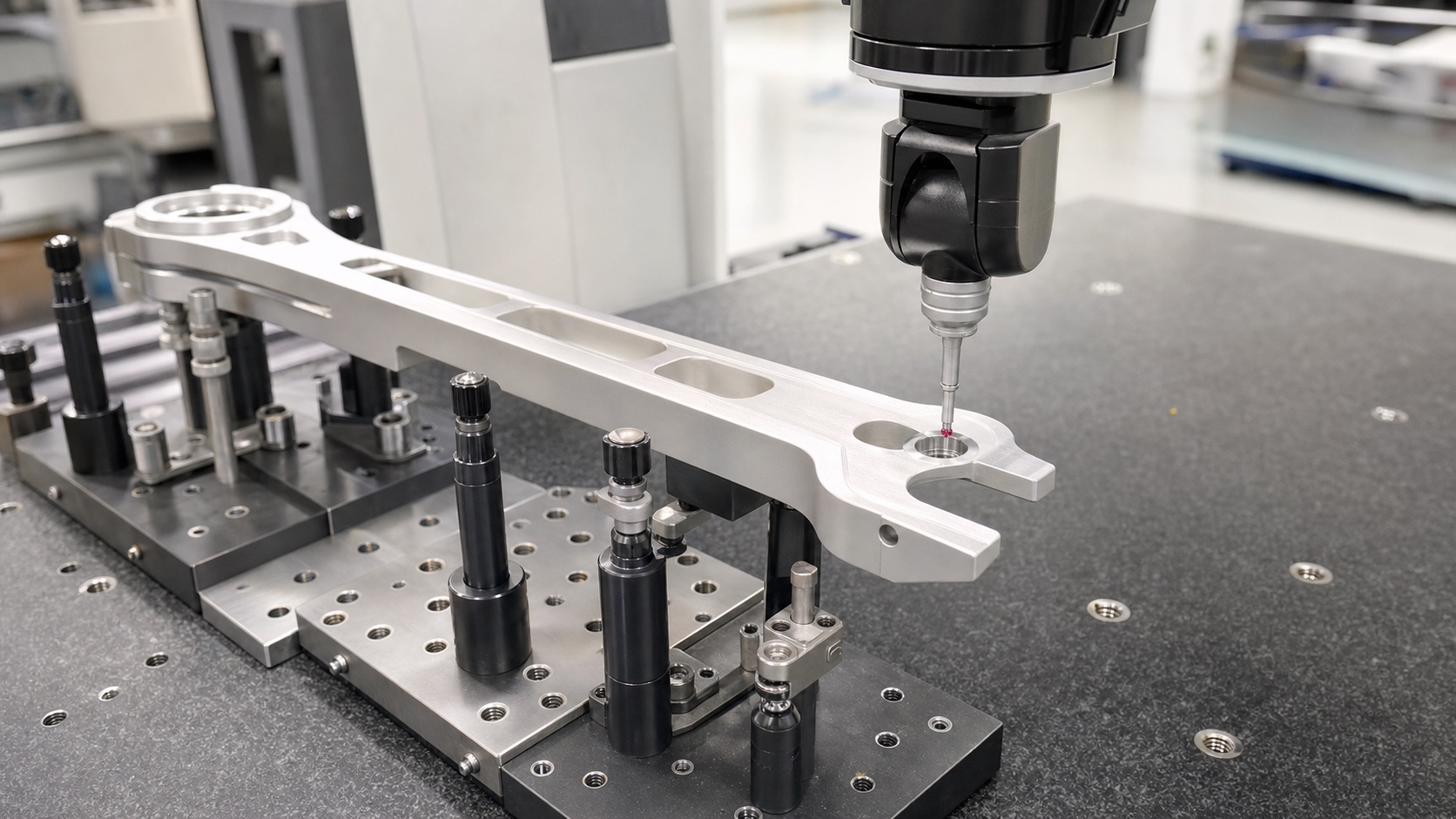

首件检测建议使用三坐标或专用检具验证孔位、端部轮廓、关键平面度和高度差；批量阶段则根据风险建立抽检标准。若零件后续需要阳极氧化或清洗，处理前后也应关注关键孔位和配合面的变化。

四、毛刺和洁净度不能放到最后才处理

半导体设备零件对毛刺、颗粒和残留物较敏感。晶圆搬运臂上有真空孔、盲孔、深槽和薄边，切屑容易藏在孔口和槽底。若加工后才发现大量内孔毛刺，返修会增加划伤和尺寸变化风险。因此，孔加工、槽加工和边缘倒角应在工艺中同步规划。

去毛刺不等于大面积抛磨。对于功能孔、定位面和装配面，应采用受控倒角、局部精修和清洗，而不是依靠粗放处理。这样既能去除尖锐边缘，又能保持尺寸边界。

五、从打样到小批量，重点是固定关键参数

晶圆搬运臂项目常会经历多轮结构修改。加工厂应记录毛坯规格、装夹方式、刀具方案、粗精加工余量、检测基准和表面处理要求。这样下一版图纸调整时，才能快速判断哪些孔位、筋位或壁厚变化会影响工艺。

总体来看，半导体晶圆搬运臂加工的难点在于“轻而不变形、薄而不失稳、孔位准且表面干净”。只有把结构设计、加工顺序、装夹支撑和检测方式连成一套流程，零件才能满足半导体设备研发和小批量装机的实际要求。
