晶圆清洗设备中的喷淋臂旋转座，需要同时承担回转支撑、流体分配和密封连接。中心轴承孔决定旋转轴线，径向流道输送清洗介质，环形密封槽和安装法兰负责隔离与定位。316L不锈钢适合多种耐腐蚀结构，但如果交叉孔残留毛刺或中心孔与端面关系不稳定，设备可能出现旋转阻力、泄漏或颗粒风险。

以旋转轴线组织尺寸链

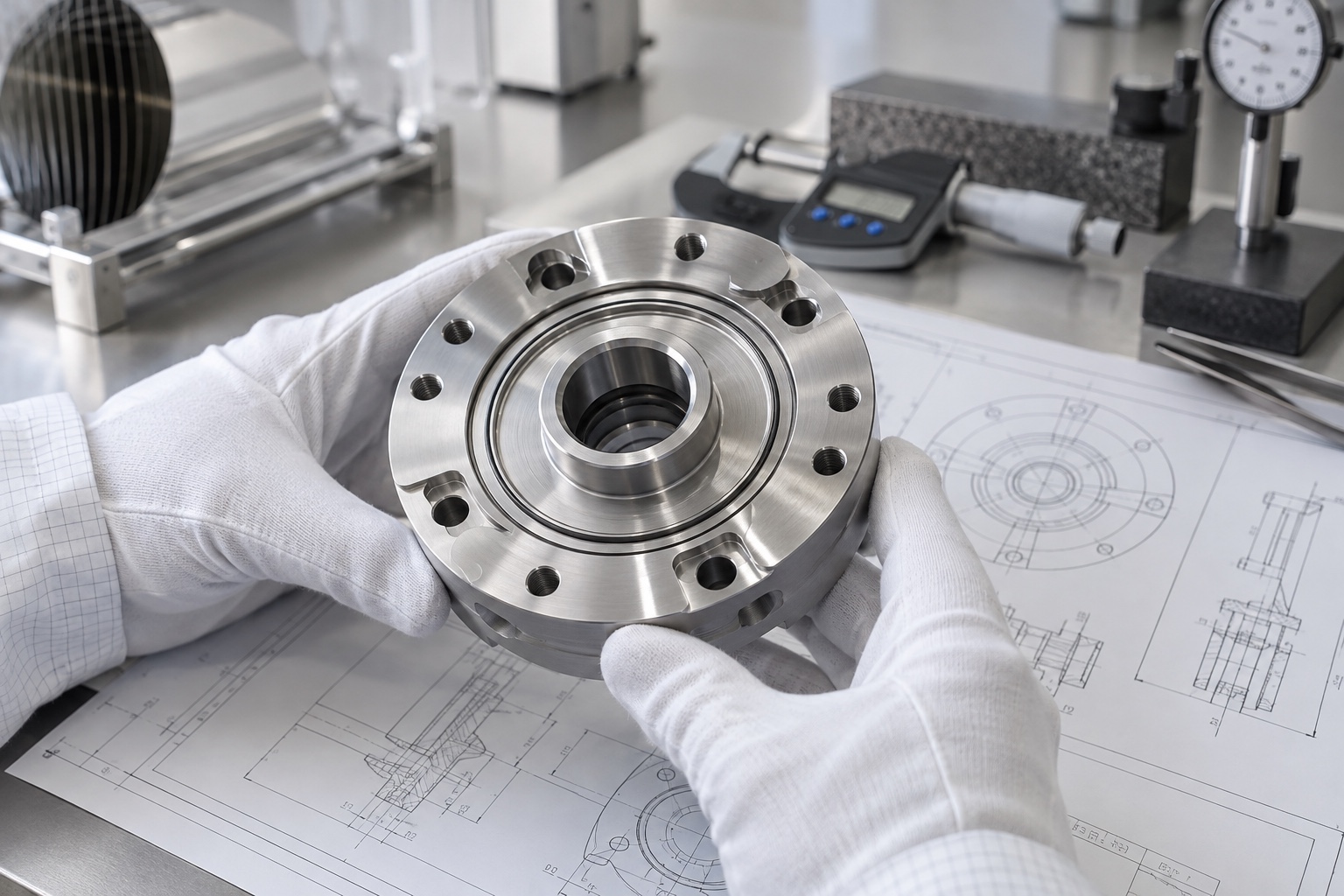

工程评审应确认轴承或衬套如何安装、喷淋臂从哪个接口取液、密封圈处在哪个压力区域，以及零件通过哪组孔固定。中心孔、定位端面和法兰外圆通常构成功能基准，径向流道和密封槽应围绕这些基准标注。若尺寸从多个外形边线分别起算，装配后容易出现孔路不对中。

轴承配合、旋转间隙和密封压缩量应由设备设计端给出。加工方可以按图控制几何尺寸，却不能只凭材料或外形判断旋转寿命和洁净性能。提供轴承、密封圈及配合件数据，有助于首件阶段检查真实装配状态。

316L多工序加工的基准保持

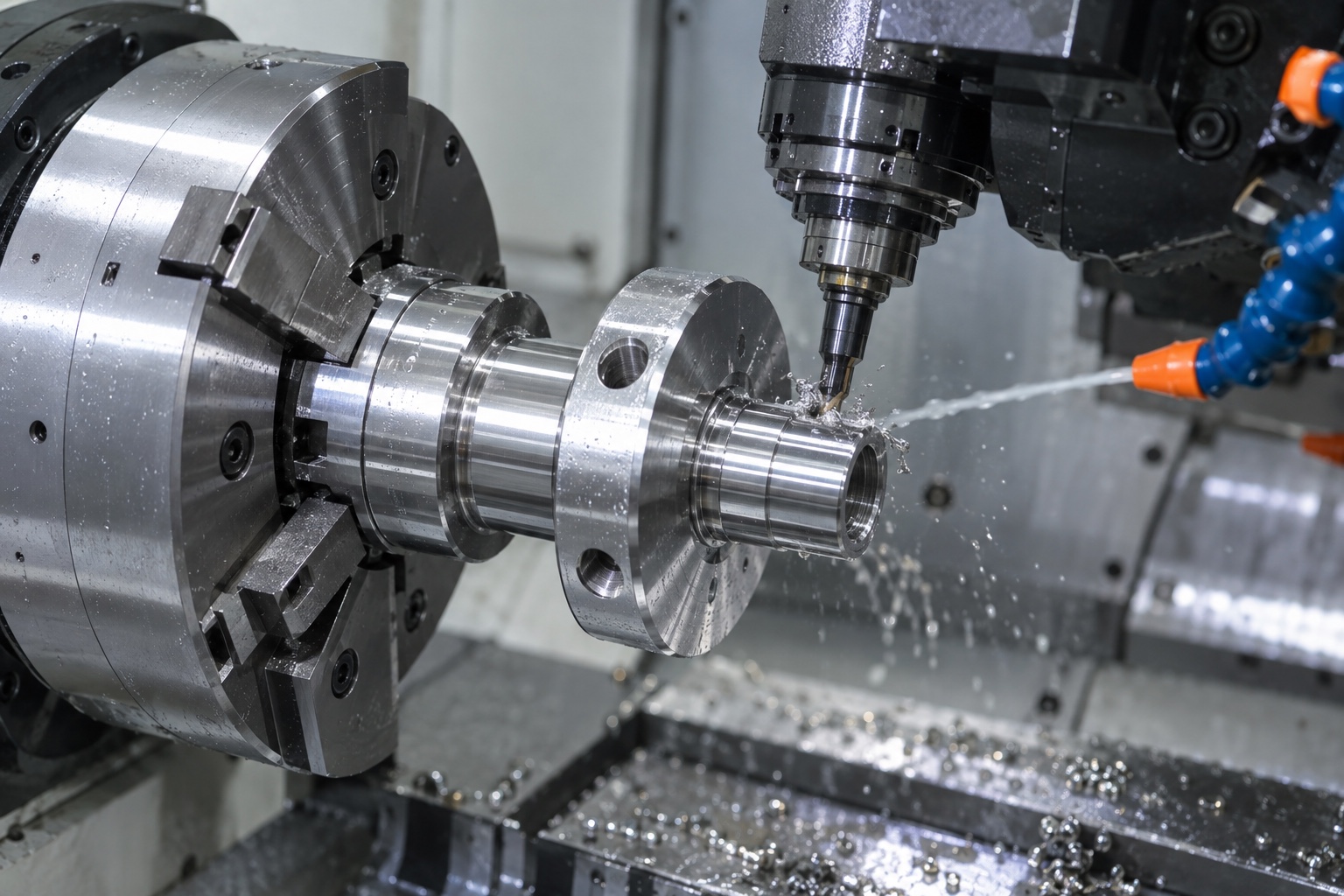

旋转座通常需要车削内外圆、铣削接口、钻削流道和加工密封槽。多次装夹会让中心孔、法兰端面和侧孔之间累积误差。可先建立稳定端面与外圆基准，在可能的情况下采用车铣复合减少找正次数；翻面后应重新校验基准，而不是只依赖毛坯外形。

316L切削时要关注刀具磨损和积屑对孔口与槽边的影响。密封槽边缘若有翻边，可能损伤密封圈；中心孔入口凸起也会影响轴承压装。刀具状态、冷却介质和零件清洗要求需要一起评估，避免加工残留物进入后续洁净流程。

交叉流道的加工与去毛刺

径向孔与环形通道或中心腔相交时，内部出口最容易留下毛刺。外表面看起来干净，并不代表流道内部无残屑。钻削顺序、刀具几何和出口支撑都会影响毛刺方向。完成后可使用适合结构的专用去毛刺方法，并通过内窥镜或放大成像确认。

去毛刺不能随意扩大计量孔或改变孔口流动特征。图纸应明确关键孔径、允许倒角和不可触碰的密封面。清洗前还要确认盲孔、螺纹孔和环槽是否容易滞留切屑，必要时调整工序让清洁路径更直接。

轴承孔与密封槽如何检测

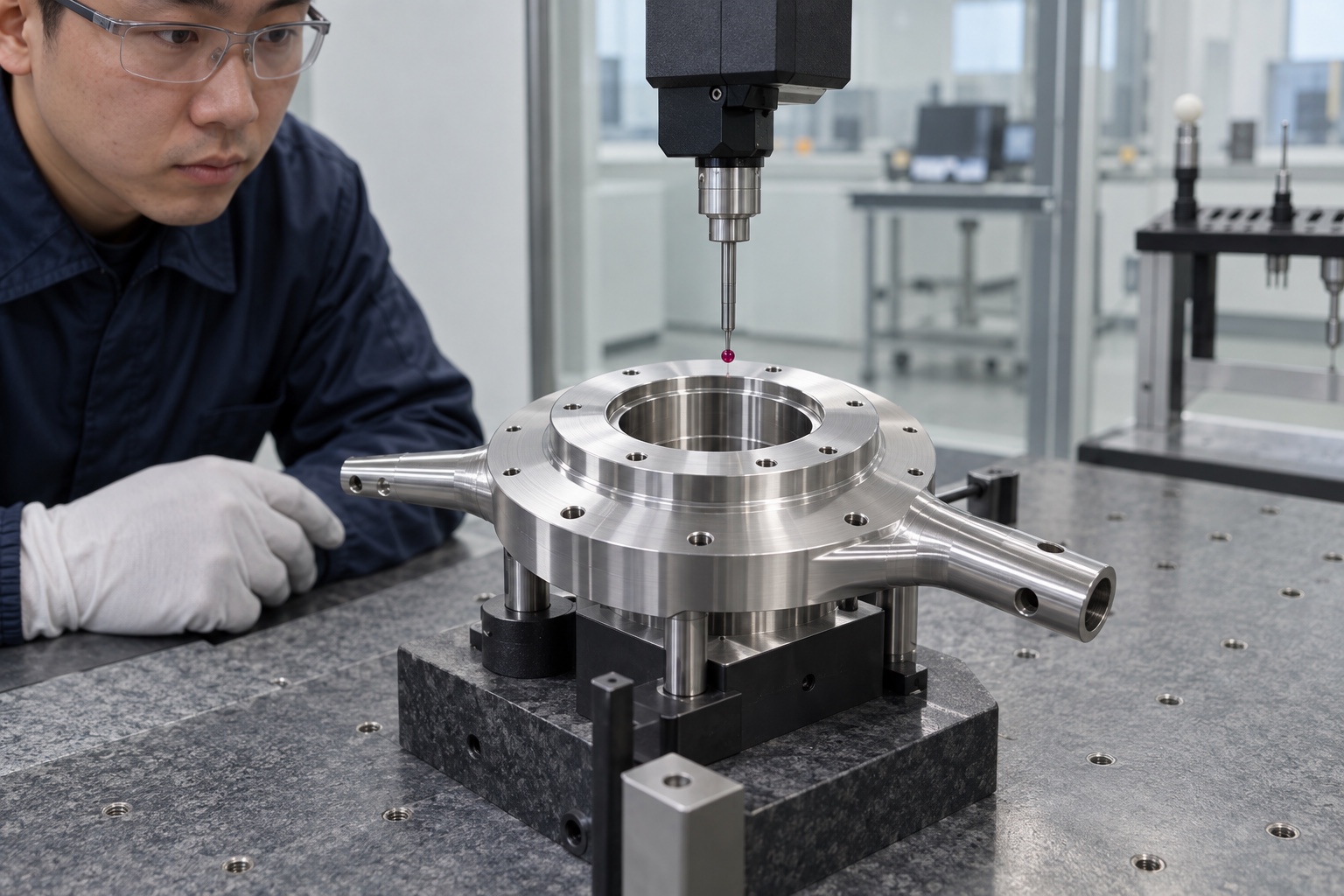

中心孔除了孔径，还应根据功能检查圆度、圆柱度及相对法兰端面的垂直关系。气动量仪、内径量仪或圆度设备可用于不同项目，三坐标适合建立统一基准并复核孔系位置。密封槽则要关注槽径、深度、宽度、底面状态和边缘毛刺。

检测报告应注明测量温度、支撑方式、量具和基准。流道清洁度需要单独的清洗与检查记录，不能由尺寸报告代替。若设备使用特定化学介质，清洗剂、包装材料和手套也需由客户规范确认，避免引入不兼容残留。

首件验证与小批量复制

询价时提供2D图纸、3D模型、316L材料规范、轴承与密封圈信息、介质、数量、表面要求和洁净标准。首件完成尺寸、内窥和清洗检查后，应在真实设备中验证旋转、流量、密封和颗粒表现。通过后固定装夹、刀具、去毛刺、清洗及包装流程。

晶圆清洗旋转座的加工质量，取决于旋转轴线、流道、密封槽和洁净交付的一致性。把内部不可见区域纳入首件和批量检验，才能降低装机后才发现毛刺、残屑或孔路偏移的风险。
