零件尺寸公差检测怎么做？对于精密加工项目来说，零件从机床上加工完成，并不代表已经合格。真正能进入装配、测试和交付的零件，需要经过尺寸公差、形位公差、表面质量和关键功能面的检测。尤其是北京地区研发打样、小批量试制和高精度非标零件项目，客户往往更关注孔位、平面度、垂直度、同轴度、密封槽、配合面和装配稳定性。

尺寸公差检测的核心，是把图纸要求转换成可执行、可复核、可追溯的检测动作。加工厂不能只凭经验判断“差不多”，而要明确检测基准、检测工具、检测频次和判定标准。

一、先看图纸：普通尺寸和关键尺寸要分开

一张零件图纸中，并不是所有尺寸的重要程度都一样。外形轮廓、倒角、避让槽等尺寸可能属于普通尺寸；定位孔、轴承位、密封槽、安装面、配合台阶和装配孔组，通常属于关键尺寸。检测前要先识别哪些尺寸影响功能，哪些尺寸影响装配，哪些尺寸只影响外观或避让。

如果所有尺寸都按最高精度检测，成本和交期都会增加；如果关键尺寸没有重点控制，又可能导致装配失败。因此，精密加工中的检测计划应围绕功能面和基准面展开。

二、常用检测工具怎么选？

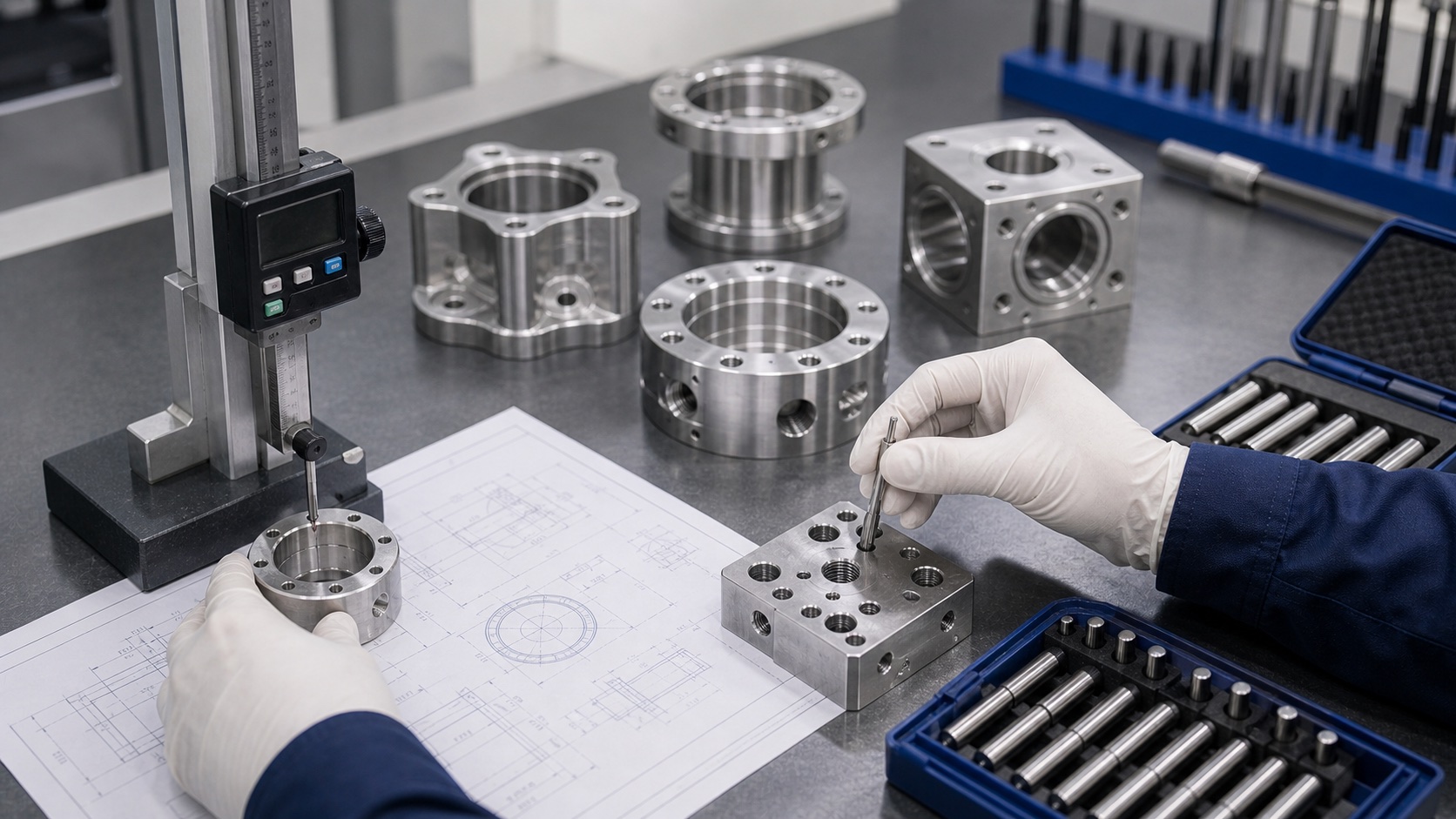

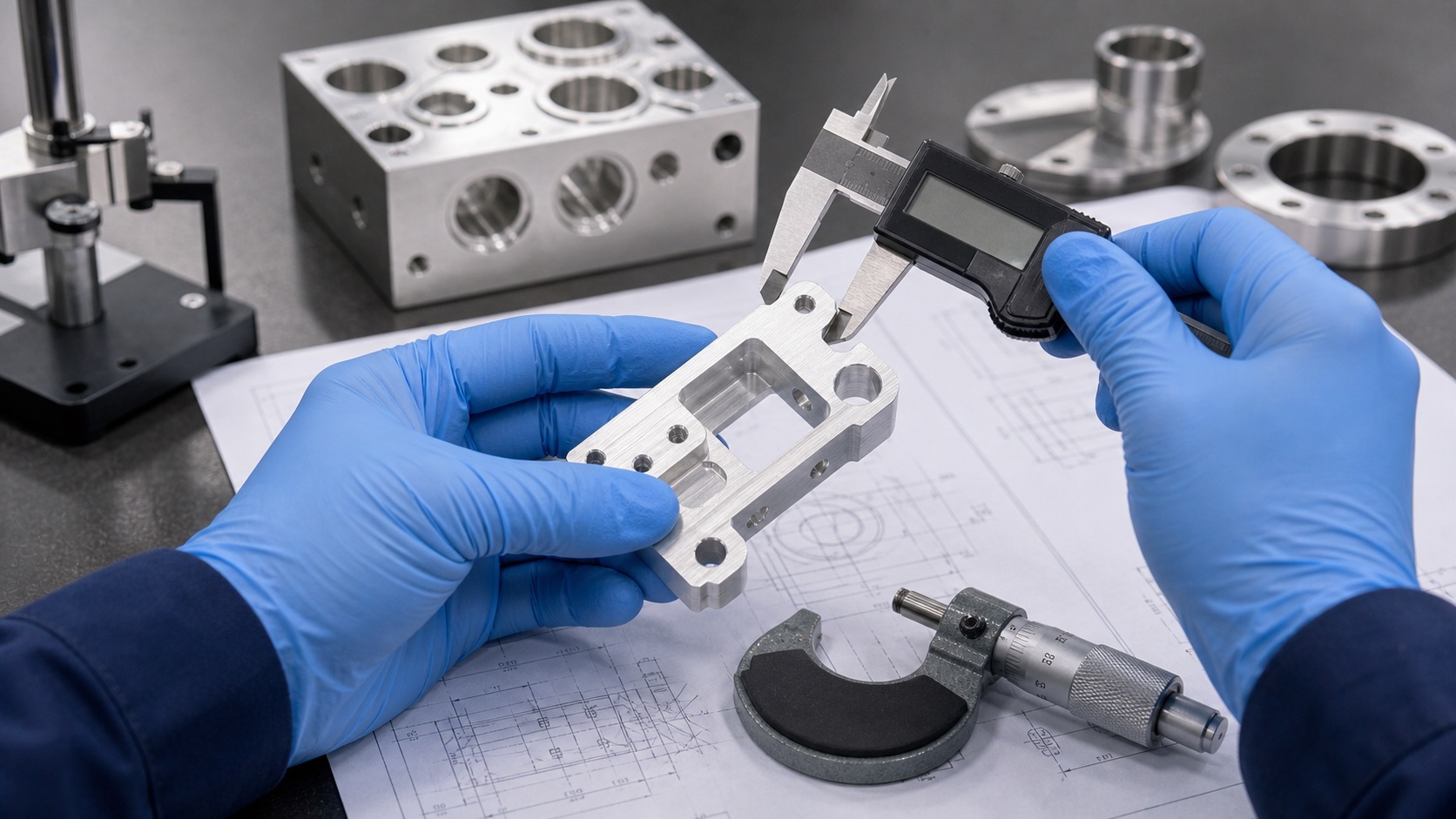

常规尺寸可使用游标卡尺、数显卡尺、高度尺、深度尺和千分尺检测。孔径、槽宽、台阶高度和外径尺寸，可以根据精度要求选择不同工具。对于一般 ±0.05mm 的尺寸，卡尺通常可以满足初步检测；对于更高精度的轴径、孔径和台阶尺寸，应使用千分尺、内径表、塞规、环规或专用检具。

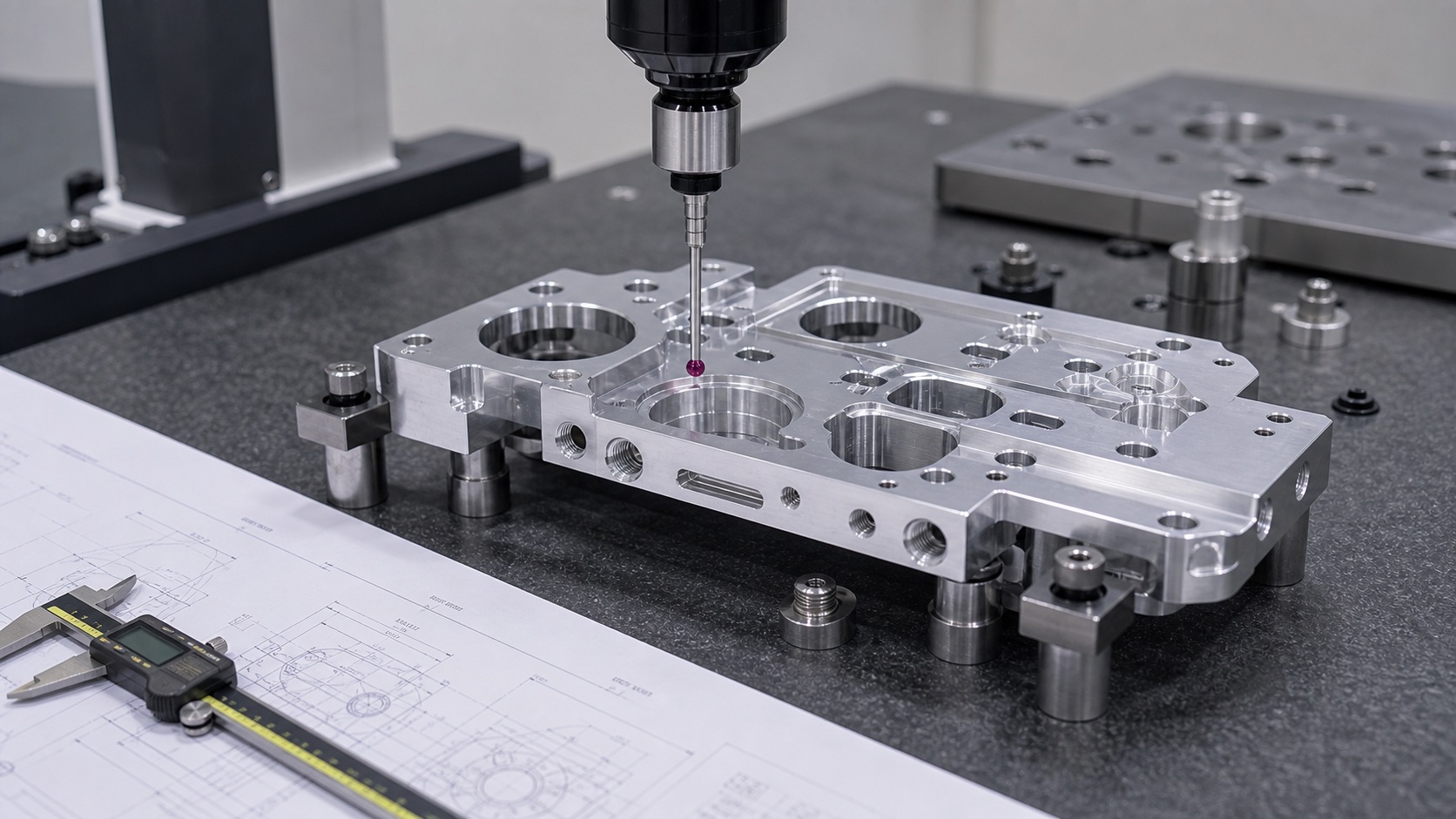

当零件涉及复杂孔系、多面加工、空间位置关系和形位公差时，三坐标检测更可靠。三坐标可以检测孔位、平面度、垂直度、同轴度、轮廓度和多基准尺寸关系，适合壳体、支架、腔体、法兰、自动化设备零件和医疗、航空、半导体类精密零件。

三、检测基准要和加工、装配一致

很多尺寸争议并不是加工错了，而是检测基准不一致。加工时按一个面装夹，装配时按另一个面定位，检测时又选了第三个面，就可能出现数据差异。对于精密零件，图纸中应明确 A、B、C 基准面，检测时也要按照基准要求建立坐标系。

北京精工制造类项目常见的非标件，包括机器人关节壳体、医疗设备零件、航空支架、半导体腔体和自动化夹具。这些零件通常多面加工、多孔位装配，更需要把加工基准、检测基准和装配基准统一起来。

四、形位公差比单个尺寸更容易被忽略

尺寸公差控制的是长度、宽度、孔径等数值范围，而形位公差控制的是面、孔、轴线和位置关系。比如一个孔的直径合格，但孔位偏了，装配仍然会失败；一个安装面尺寸合格，但平面度不好，设备运行时可能出现振动；一个轴承孔直径合格，但同轴度不好，会影响旋转稳定性。

因此，高精度零件检测不能只看卡尺数据，还要结合平面度、垂直度、平行度、同轴度、位置度和粗糙度。对关键结构件，建议在图纸中明确形位公差要求，并在交付时提供检测记录。

五、批量检测和首件检测要配合

小批量加工中，首件检测非常重要。首件合格后，才能确认程序、刀具、装夹和工艺路线基本正确。后续批量加工时，还需要按数量、风险和关键尺寸设置巡检频次。对于刀具容易磨损的材料，如不锈钢、钛合金、镍合金和高硬度材料，应更加关注尺寸漂移。

如果零件后续有阳极氧化、钝化、镀镍、喷砂、清洗或热处理，检测还要考虑处理前后尺寸变化。部分表面处理会影响孔径、槽宽和配合面状态，关键尺寸应在工艺评审阶段提前预留。

六、下单时如何减少检测争议？

客户下单精密零件时，建议同时提供 3D 模型、2D 图纸、材料牌号、表面处理、数量、关键公差、检测要求和使用场景。如果某些尺寸必须重点控制，应在图纸中单独标注；如果需要三坐标报告、材质证明或全检记录，也应在报价阶段说明。

零件尺寸公差检测不是加工后的附加动作，而是精密制造流程的一部分。只有把图纸评审、工艺设计、首件检测、巡检、终检和交付记录连接起来，才能让非标零件真正做到尺寸稳定、装配顺畅、质量可追溯。
