激光器准直镜座把镜片或镜筒固定在设备的预定位置。它既是机械零件，也是光学系统的定位基础。中心孔尺寸合格并不意味着光轴位置一定正确；底座贴合面、径向紧定孔和阳极膜层同样会影响装配结果。北京地区研发项目常见多品种、小批量和快速改版，镜座加工更需要清楚的功能基准和首件检测，而不是只给一串孤立的高精度尺寸。

从光学装配关系定义基准

设计方应明确镜片或镜筒由哪段内孔定位，哪一面与设备安装平台贴合，以及允许的调节余量。若镜座底面与中心孔轴线之间缺少形位要求，加工方可能分别把两处尺寸做到图纸范围内，装配后仍需大幅调校。建议标注中心孔轴线相对底面的平行或垂直关系、孔中心高度、安装孔组位置和端面跳动。

径向紧定孔的位置也应结合镜筒壁厚与紧固方式评审。紧定螺钉若直接压在镜筒敏感位置，可能影响装配稳定性；若孔口有毛刺，镜筒插入时还可能被划伤。机械图纸应说明紧定位置、允许倒角和装配件材质，实际光学性能则在装配后由系统方验证。

铝合金车铣工艺怎样安排

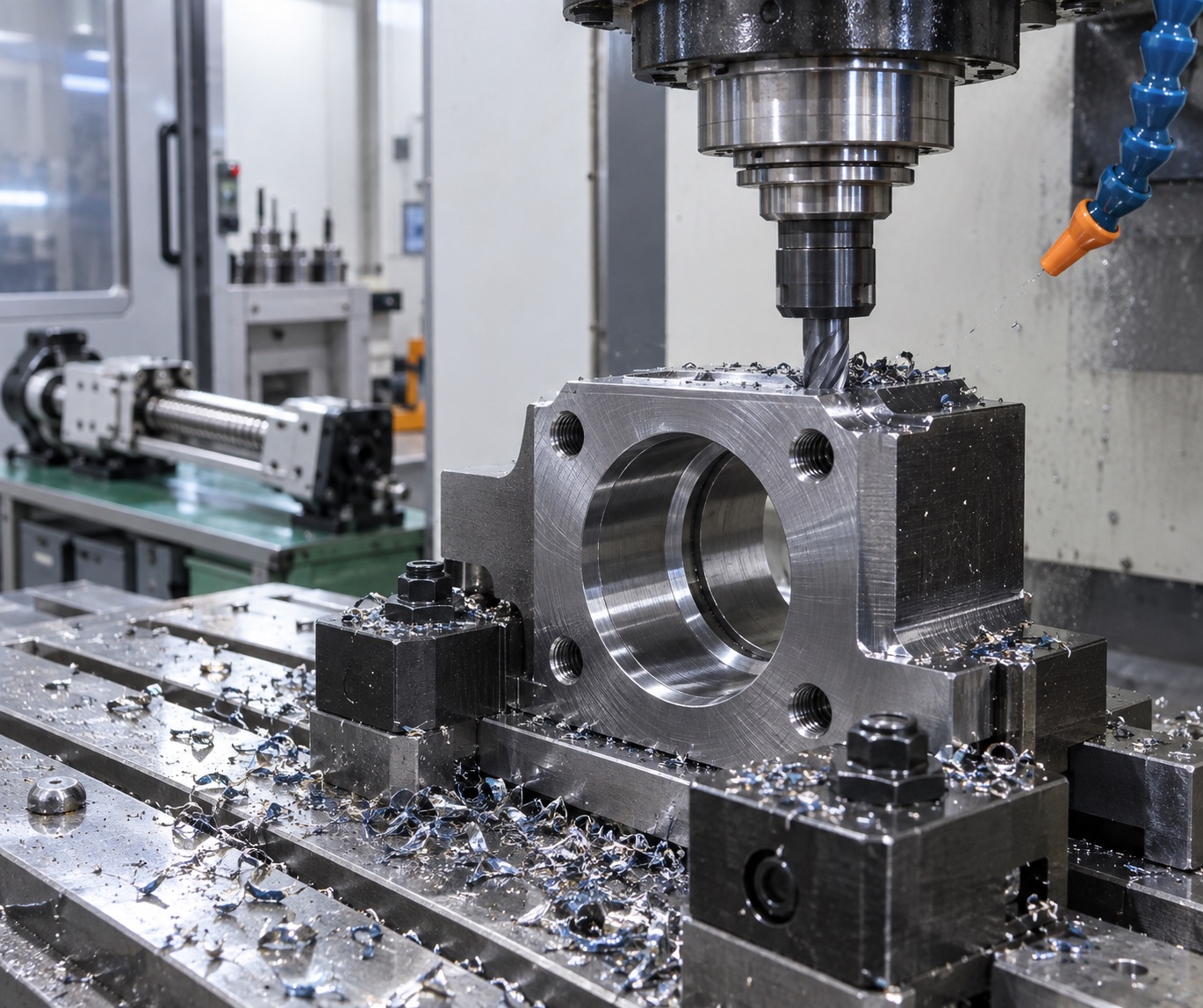

镜座常由圆筒与底座组合成一体，既有回转孔又有多面安装特征。工艺上可先建立稳定的底面和外形基准，再加工中心孔与端面，最后完成径向孔和安装孔；若设备条件允许，可减少重复装夹以降低轴线误差。具体顺序应结合毛坯形态、机床和夹具可达性确定。

中心孔精加工要兼顾孔径、圆度和表面状态。刀具磨损、切削热和夹持力会让铝合金薄壁圆筒出现微小变化。过大的装夹力可能在夹具中把孔压圆，松夹后又发生回弹。首件应在自由状态和实际装配状态下分别检查关键尺寸，避免只依据夹持状态作结论。

径向孔、螺纹与可见面

径向紧定孔与中心孔相交，孔口翻边容易伸入光学通道。加工时可根据结构安排钻攻顺序与内孔保护，去毛刺时避免扩大孔口或划伤内壁。安装底座的沉孔应与紧固件匹配，孔距和沉孔深度要在相同基准下检测。小批量生产时，刀具补偿与孔口外观应保持一致。

镜座通常也有较高外观要求。黑色阳极可用于防反射和表面保护，但膜层颜色、厚度和配合影响应在图纸中约定。对光学孔、定位面和螺纹等敏感区域，需要确认是否遮蔽、留量或阳极后再加工。若阳极后需要复测，必须把最终状态作为交付状态，而不是只拿处理前的尺寸报告。

如何检测机械基准

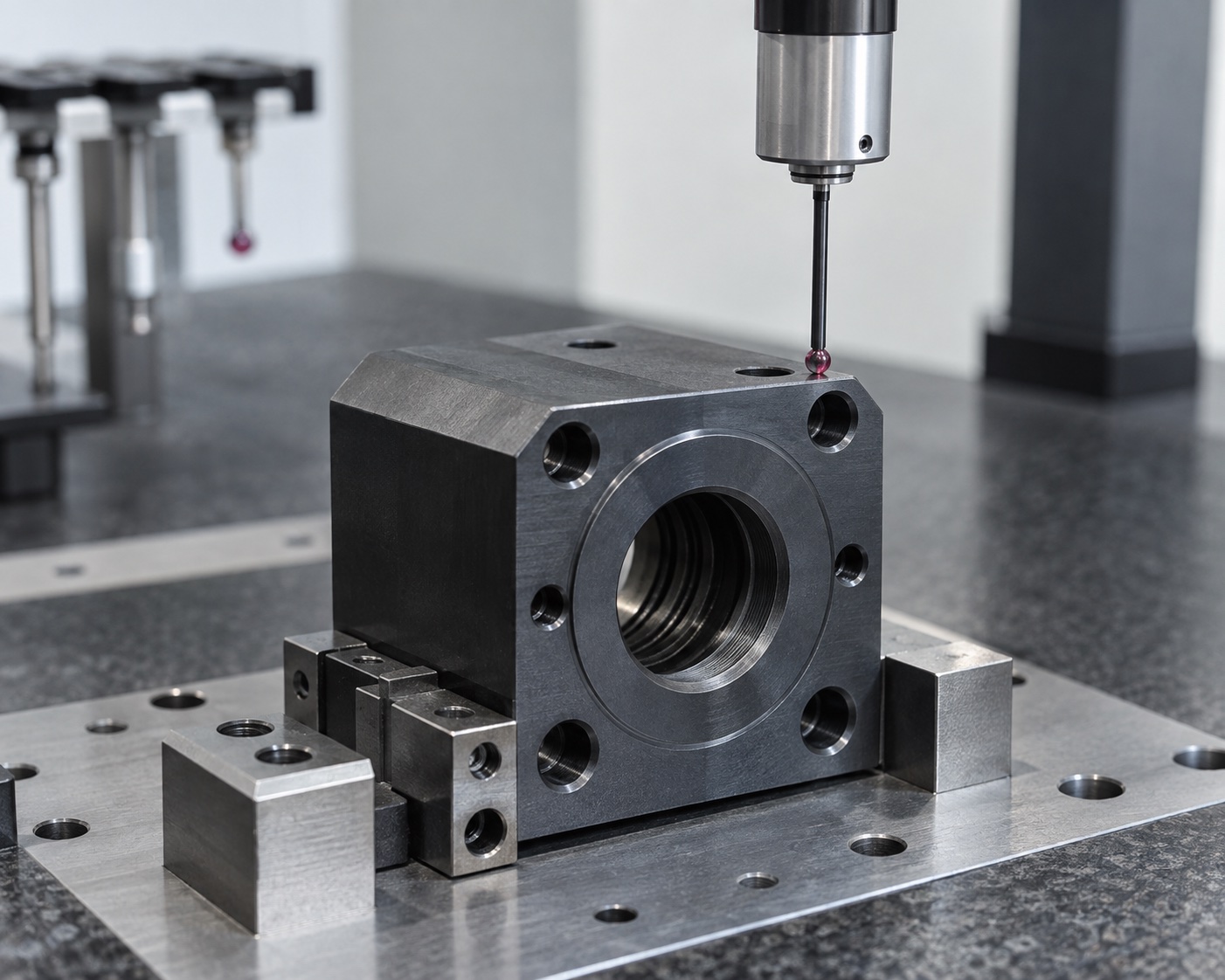

三坐标适合检查中心孔轴线、底面和安装孔组的位置关系；内径量仪可补充孔径测量；平板与高度规可做快速筛查。报告应写清基准、支撑方式和测量位置，尤其是孔轴线与底面的距离。若镜座有温度敏感性，还应在统一温度条件下比较样件，避免室温变化掩盖加工差异。

机械检测之外，整机方仍要通过实际镜筒、光源和调节机构验证光轴及光斑。加工方可以配合首件试装，记录装配时是否出现镜筒卡滞、径向孔顶偏、底座翘动或紧固后偏移。把试装反馈回写图纸和检验计划，有助于下次改版时锁定真正重要的尺寸。

从打样到小批量的交付建议

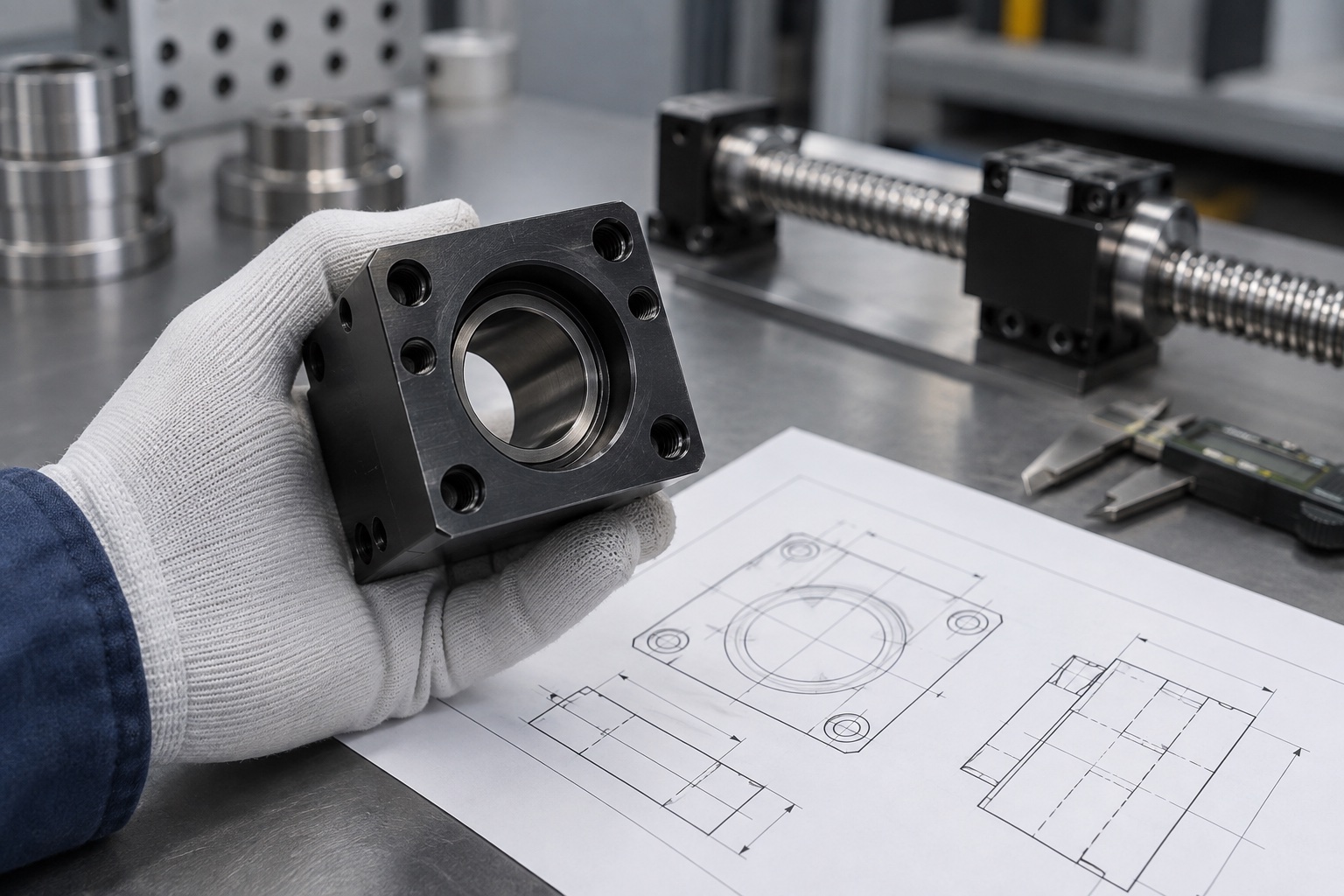

询价时提供2D图纸、3D模型、铝合金牌号、镜筒配合尺寸、表面处理方案、目标数量和关键形位要求。首件阶段先确认孔轴线与底面，再进行阳极和试装，必要时修订遮蔽与补偿方案。批量时固定夹具、刀具、检测基准和阳极批次管理，避免样件合格而后续颜色或配合波动。

准直镜座的稳定加工关键是让光学孔、安装底面和紧定结构处在同一功能尺寸链中。机械尺寸可由工厂按图控制，光学性能则需要装配后的系统验证。双方在首件前明确分工和验收状态，能显著减少返工。
